产品中心


台车式电阻炉
详细介绍
用途:主要适用于大型钢件、钢锭、轧辊退火,棒料球化等

型号

额定功率(KW)

额定温度(℃)

加热区数

工作尺寸M(长×宽×高)

额定装载量

RT2-300-9

300

950℃

3区

6.5×1.0×0.8

8吨

RT2-380-9

380

950℃

5区

7.2×1.15×1.1

10吨

RT2-500-9

500

950℃

5区

7.5×1.8×1.8

25吨

RT2-650-9

650

950℃

6区

7.0×2.0×2.0

40吨

RT2-850-9

850

950℃

6区

7.0×3.1×1.8

50吨



中小型全纤维台车炉
详细介绍
用途:适用于大、中型金属构件的热处理



型号

额定功率(KW)

额定电压(V)

额定温度(℃)

炉膛尺寸MM(长×宽×高)

HX2-75

75

380

950℃

1500×800×600

HX2-105

105

380

950℃

1800×900×600

HX2-180

180

380

950℃

2600×1200×800

HX2-250

250

380

950℃

2700×1400×800

HX2-320

320

380

950℃

3500×1500×950

HX2-400

400

380

950℃

4000×1600×1200

HX2-540

540

380

950℃

6000×1800×1400



全纤维燃气台车炉
详细介绍


1、设备以各式燃烧气体为介质,通过各式烧嘴燃烧加热,最高温度1200℃。
2、炉体骨架由各种大中型型钢现场组合焊接而成,外壳封板为彩钢板,高铝全纤维耐火甩丝毯模块为炉衬,密封节能效果明显。
3、台车骨架由各种大型工字钢、槽钢、角钢及厚钢板等组合焊接而成。
4、台车传动采用全部车轮均为驱动轮,驱动可靠,传动系统采用“三合一”电机—减速机安装方式为轴装式,结构紧凑、装配牢固、进出灵活、操作简单、维修方便。
5、台车耐火砌体采用高铝定型砖结构,与炉体密封效果好,耐压强度高。台车面搁置垫铁供堆放工件用。台车帮板全部采用浇筑件,保证车体不变形及耐用性。炉车与炉衬的密封采用耐火纤维密封块电动推杆自动压紧结构。侧密封的开、闭与炉车进出连锁。
6、炉门采用高铝全纤维耐火甩丝毯与型钢组合框架结构,电动葫芦升降,炉门密封机构采用长短杠杆弹簧式自动压紧凸轮机构和软边密封装置。保证上下无摩擦、轻松自如、安全可靠。
7、烟囱安装自动炉压控制、蝶阀等,可调节降温速度。
8、加热采用高速烧嘴,均布两侧。连续比例调节燃烧。执行器调节风量的大小,通过比例阀来调节燃气量的大小,达到空燃比例燃烧,燃气和风量设有下限限幅,每个烧嘴的燃气管上设有控制电磁阀,每个烧嘴配有独立完整的燃烧控制器,具有自动点火,火焰检测,灭火报警自动断气。这样充分保证燃烧温控系统的稳定性、安全性

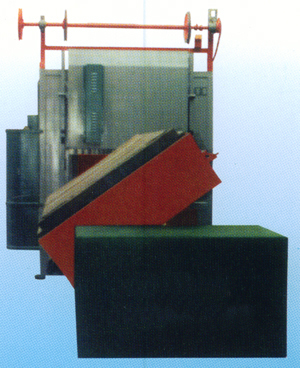

可倾式台车炉
详细介绍

HX系列翻转式台车式电阻炉是国家标准节能型周期式作业炉,超节能结构,节电80%。台车采用防撞击密封砖,自动翻砖机构,自动密封台车和炉门,一体化连轨,不需基础安装,放在水平地面与基础垫铁或膨胀螺丝固定即可使用。主要用于高铬、高锰钢铸件、球墨铸铁、轧辊、钢球、45钢、不锈钢等淬火、退火、时效以及各种机械零件热处理之用。
本系列电炉外壳有钢板和型钢焊接而成,炉体底部与台车轻轨连为一体,用户不需要基础安装,只须放于平整的水泥地面即可使用。
炉衬采用超轻质耐火砖作炉衬,相对传统砖式炉膛节能80%左右,采用优质长纤维刺毯、硅藻土砖、蛭石粉为保温材料,炉口采用重质防撞砖、台车面层重质高铝防压砖。电炉炉体与台车之间采用迷宫式耐火材料砌筑外,还用通过自行动作的密封机构来减少电炉的热辐射及对流损失,并可改善炉温均匀性。
加热元件采用高温电阻合金丝绕制成螺旋状,分布在炉侧、炉门、后墙及安放台车搁丝砖上,并用国标插口砖固定,安全简洁。
台车上按装有耐压抗高温的铸钢炉底板,以承载工件之用。为了防止工件加热后产生的氧化皮通过炉底板间的缝隙落入加热元件周围而造成加热元件损坏,因此炉底板与炉体接触处采用插入式接触。为保证正常使用,需要经常吹扫台车炉底板下方的氧化皮,一般每周吹扫一次,吹扫时将炉底板吊起,用压缩空气将电阻丝槽内的氧化皮屑吹扫干净,注意防止氧化皮卡在炉丝内引起短路。
炉门装置由炉门、炉门提升机构和炉门压紧装置组成。炉门壳体由型钢与板材焊接而成牢固框架结构,内用耐火纤维压制模块叠铺而成,要求保温性能好,重量轻等。炉门的提升装置采用电动装置,主要由炉门架、炉门提升横梁、减速器、链轮、传动轴和轴承等部分组成,炉门升降通过减速器上正反传动来带动炉门的升降。炉门提升减速器还配有刹车装置,可以有效防止炉门在升降过程中产生位移。炉门压紧装置采用国内先进的弹簧式压紧结构,当炉子需要提升时,炉门的自重通过杠杆将炉门自动松开,并水平移出一段距离后上升,当炉门下降到位,炉门放下到台车上的滑轮上面需压紧时,由弹簧的弹力再通过杠杆将炉门水平移进到压紧密封状态,此种结构的压紧装置使炉门上的纤维平面与炉口棉之间无摩擦产生,具有安全性能好、使用使命长的特点。
台车框架采用型钢焊接成形,其钢性保证在满负荷下不变形。内用耐火砖砌筑,易碰撞部位和承重部位用重质砖砌筑,增强炉衬结构强度,台车的行走采用自行式结构,由减速机传动链轮带动走轮在轨道上行走。台车密封采用自动迷宫式结构密封,台车进入炉内通过凸轮及滚轮斜面作用,自动升起后进行密封。台车开出,该密封槽自动落下,密封槽内密封砂经加满后即不必经常添加。台车开出,炉门升降均为电动控制,配有电磁制动器,可防止惯性撞击炉体,并且连锁控制,即稍打开炉门后,自动切断加热元件,同时恢复台车行走机构电源。炉门关闭到位后,自动切断台车行走机构电源,同时恢复加热元件电源。
翻转液压机构:采用电机、柱塞泵、电磁阀、液压油缸等组合成液压动力翻转机构,控制柜电动按钮控制,安装有防过翻装置,保证使用安全和方便。

注:炉衬可选用节能型纤维棉,节能效果更加明显,达60%左右。最大设计功率2000KW。

所属类别: 台车式电阻炉

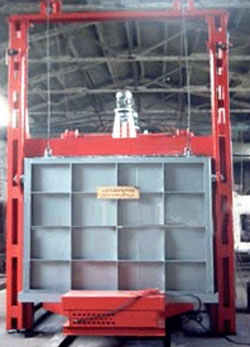

大型台车式回火电阻炉
详细介绍

全纤维大型台车式回火炉(以下简称电炉),主要供一般大、中型金属或合金机件在额定温度下热处理之用
本系列电炉外壳有钢板和型钢焊接而成,台车由型钢及钢板焊接,台车通过与炉衬的软接触和沙封机构来减少热辐射及对流损失,有效保证炉体密封性。
   通风机由鼓风机和导风板组成,鼓风电动机与加热元件有电气连锁,只有当鼓风机接通后加热元件才能通电,这样可保证加热元件能在通风循环的情况下工作。
   炉衬:该炉炉体部分采用全纤维,纤维根据炉膛尺寸定做成模块,将纤维压缩成块状进行现场筑棉,固定方式采用穿肖加钩钉固定,即在块状纤维棉中均匀穿肖,然后用钩钉钩住穿肖,拉紧后与炉体焊接。在台车耐压部分采用高铝砖砌筑,下部均有保温砖保温。
   炉门的升降是通过滚轮在导轨上.上下滚动来实现的,并采用先进的弹簧压紧装置密封,这样既保证了在关闭时炉门纤维与炉体纤维之间的吻合密封,又保证了在启闭的过程中不会摩擦损伤纤维。炉门及台车的动力均是由电动机提供的,并具有可控制动功能。
   电炉各活动机构采用连锁控制,即炉门打开后自动切断加热元件的电源,同时恢复台车行走时的电源;炉门关闭后自动切断台车行走电机的电源,同时恢复加热元件的电源,防止由于误操作而发生事故。
加热元件采用高温电阻合金丝绕制成带状和螺旋状,分别吊挂在炉侧及搁置台车搁丝砖上,并用高铝瓷钉和搁丝砖固定,防止脱出。
   台车上按装有耐压抗高温的铸钢炉底板,以承载工件之用。为了防止工件加热后产生的氧化皮通过炉底板间的缝隙落入加热元件周围而造成加热元件损坏,因此炉底板与炉体接触处采用插入式接触。
   本炉分多区控温,炉温控制系统采用先进的智能温度控制仪来实现炉膛内的升温和炉温控制,本系统具有先进的智能PID控制算法,五位超大LCD显示,具有完美的自整定、自适应功能,控温和炉温同时显示,并能根据工件的工艺要求进行程序编制和控制,自动调节控制炉膛内的加热功率,操作方便,配套控制系统还具有声光超温报警等功能。本炉温控制系统功率触发采用三相三线制无触点输出模块配套双向可控硅,控温精确稳定。本系统另配有一台温度记录仪,能及时准确的记录下每一炉的温度,以备查验。


型号

额定功率(KW)

额定温度(℃)

额定电压(V)

相数

工作区尺寸(mm)

最大装载量(kg)

质量(kg)

RT3-500-6

500

650

650

3

6000×2600×1500

40

52000

RT3-300-6

300

650

650

3

4500×1800×1300

15

28000

RT3-270-6

270

650

650

3

4000×1600×1000

10

22500

RT3-400-6

400

650

800

3

7180×1500×1500

25

31500

RT3-600-6

600

650

600

3

6000×2800×2200

60

55000

RT3-650-6

650

650

600

3

7000×2800×2400

70

73500

RT3-900-6

900

650

650

3

7000×3000×2200

90

75600

RT3-1020-6

1020

650

650

3

12500×2200×2300

120

96000
