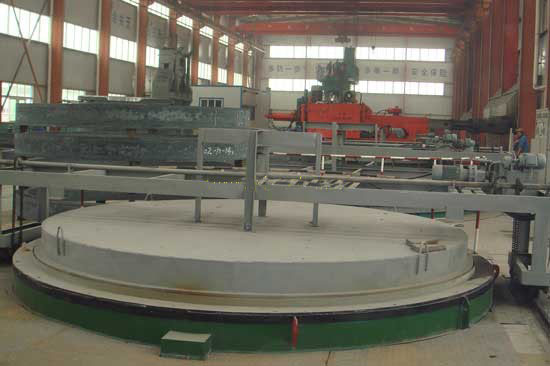

环件井式热处理炉
详细介绍
该炉是供金属机件、环件等在额定温度下进行热处理的井式加热设备。
设备结构:
     本炉是由炉体和一个可移动的炉盖及控制系统组成.
1、炉体外壳采用型钢及钢板焊接成框架结构.
2、炉盖支承采用槽钢和导轨组合移动式。
3、经过我们长期的生产经验和用户要求,我们还专门设计了铬锰氮炉口护圈,目的是保护炉口的棉不被工件撞坏,使热量不被流失,从而保证了炉温的均匀性。(这是我们专为大型环件井式炉设计的)
4、加热元件采用上海电工合金厂生产的高电阻合金OC25AL5电阻带布置在炉侧。
5、炉体采用高纯硅酸铝纤维棉压成板块筑成,炉壁悬挂电阻带加热,该结构主要特点是节能、发热效力高,能很快使温度上升。而且不易损坏。炉壁发热元件为OCr25AL5电阻带。
6、炉底部分由于承重,采用高铝耐火砖砌筑,炉子中芯部位采用大圈套小圈的做法,里外加热,这样即增加了炉温均匀性,又降低了炉子的功率消耗,同时减小了炉子的配置功率,使变压器的利用空间更大。由于底部没有电阻丝,我们在上面加了铬锰氮垫铁,增加了环件中间炉温的流通性。7、炉盖采用液压升降,电机控制自动行走。为了节省昂贵的厂房和土地投资,我们专为多台电炉为一整体设计了一个公用的升降机构,避勉了以往一炉和留一炉盖位的浪费局面。
8、控制采用一只彩色液晶无纸记录仪记录,该记录仪取代了常规的中长图有纸记录仪,由于大型井式炉温区多,以前基本都采用中长图有纸多点记录仪,而该表容易产生乱打点现象,经常打不成一条线,而是满天星,这样让客户非常不满工艺曲线,同时传真不方便,因为纸张超宽。彩色液晶无纸记录仪的优点是显示清楚,数字、曲线、棒图可任选,工作日期时间一目了然,可调整偏差温度,用配备的U盘考下来可打印或发邮件给用户。
9、利用8区独立控制,采用上海国龙表TCW-32B,PID自动调节功率,可控硅控制。TCW-32B是编程表,是一种微电脑控制型式,把我们所需要的工艺,也就是升温时间、保温时间、工作温度要求一起性输入进去,它就会按照我们的要求去精确工作,如果区与区之间产生温差,快的一方通过自动演算,会调整输出功率大小,从而使炉温达到平衡,最终工作完成后会自动停炉。
电器部分
1、PID控制,上海国龙智能TCW-32B调功表控制,数量8台、138开孔彩色液晶无纸记录议1台。
2、接触器和可控硅双重保护控制。接触器和可控硅双向控制也是我们专门设计的,这一设计弥补了相互的控制弱点,可控硅控温精度高,但容易击穿和关不死,有导通和漏电现象,容易伤害工作人员和使设备超温而遭破坏;而接触器安全性比较好,通过关断能把电关死,但控温精度不够,容易使炉温产生缓冲,所以二者接合控制是最理想也是最合理的,也是我多年来的结晶。
3、陶瓷热电偶8支,K型陶瓷。
沈阳施工现场
沈阳施工现场
滨海施工现场
滨海施工现场
张家港施工现场
张家港施工现场
无锡施工现场
无锡施工现场
石家庄施工现场
石家庄施工现场
南京施工现场
南京施工现场
